Conectores lineares para emenda de cabos telefônicos aéreos com isolamento plástico. Utiliza a conexão do tipo “IDC” (Insulation Displacement Connection). Aplicados com Alicate Iwersen AL-02, sem a necessidade de descascamento prévio dos fios. Para facilitar a aplicação, na emenda direta, apresenta dispositivos de pré-retenção do fio nas partes anteriores dos canais de entrada, propiciando alta produtividade de instalação. Dispõem de ponto de acesso para teste de continuidade da linha, sem comprometimento da selagem. O pequeno tamanho dos conectores confere à emenda um reduzido volume. Sua concepção assegura uma conexão de alta confiabilidade com excelentes características elétricas e mecânicas atendendo integralmente à Prática TELEBRÁS SDT 235.160.721 EMISSÃO 02 MAI 98.
PONTO DE TERMINAÇÃO ÓPTICO – PTO
Ponto de Terminação Óptica utilizado nas instalações de rede FTTX (Fiber to the X).
Pode ser instalado sobre uma caixa padrão 4 x 2 ou em outras superfícies através de fita dupla-face ou parafusos.
Permite a instalação de duas emendas ópticas por fusão ou emenda mecânica.
Possui uma posição para adaptador óptico e duas posições para emenda óptica por fusão ou mecânica.
Possui três entradas para drop óptico fig.8 compacto (2 x 3 mm) que é facilmente fixado através de presilhas.
Fechamento por parafuso.
Reserva de Fibra óptica no seu interior e raio de curvatura de 30 mm.
MATERIAL E ACABAMENTO
BASE E TAMPA:……………………………………………………………………………………………………………………….ABS
PARAFUSO DE FECHAMENTO:……………………………………………………………………………………Aço (Zincado)
Temperatura de Operação:
Resistência Elétrica de Conexão:
Resistência de Isolamento:
Rigidez Dielétrica:
Materiais: Corpo e Dispositivo de Pré-retenção:
Tampa: (IWN-L4A)
Tampa: (IWN-SA)
Mordente:
Selante:
-10 a +75°C
< 2,0 mOhms
> 20.000 MOhms
> 32kV
Polipropileno
Poliacetal Copolímero
Polipropileno
Latão Estanhado
Graxa de Polibuteno
IDENTIFICAÇÃO SEGUNDO PRÁTICA TELEBRÁS
IWN-L4A – Conector Múltiplo Linear Direto Selado
IWN-SA – Conector Singelo Linear Sangria Selado

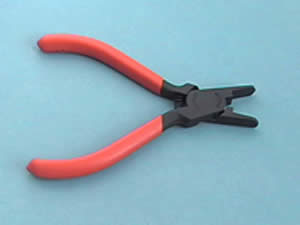

FERRAMENTA DE APLICAÇÃO Alicate AL-02

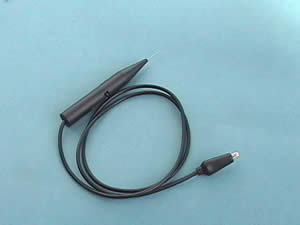

PONTA DE PROVA RETRÁTIL PP-01
CODIFICAÇÃO DOS CONECTORES LINEARES IWN
IWN-L4A
Emenda: direta.
Número de fios: 2 x 2.
Tipo: selado.
Cor: preta.
IWN-SA
Emenda: sangria.
Número de fios: 1 x 2.
Tipo: selado.
Cor: verde.
